关于高压电磁流量计安装、接线要求

简单了解一下高压电磁流量计的安装要求及接线方法。

1、方向、磁场和震动

直角式高压电磁流量计一般应直立安装，水平式流量计可水平安装，也可垂直或倾斜安装，并应使表壳上的箭头指向与介质流向一致。流量计在确定安装段位置时，应考虑装卸方便，尽量避开强磁场和强震动影响，也可在管道上采用铺设防震垫或加装消震波纹管以消除震动现象。若流量计安装在室外，应有防止日晒、雨淋、污染和水淹的设施。

2、直管段要求

为了保证测量准确，流量计上游直管段长度不少于5DN，下游直管段长度不少于3DN，且上游不应设置调节阀，调节流量只能在流量计下游的阀门上进行。法兰连接式

流量计（指 PN＜6.3MPa ）在安装时所采用的非金属密封垫片不得突入管道内，以免影响计量性能。

3、保证满管

高压电磁流量计只有在介质充满管道的情况下，才能保证测量准确。因此不可在非满管或空管的情况下工作。

二、高压电磁流量计信号输出的接线方法

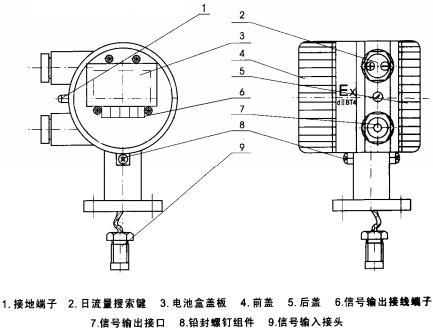

1、智能积算仪结构

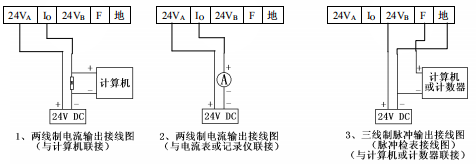

2、信号输出接线图
